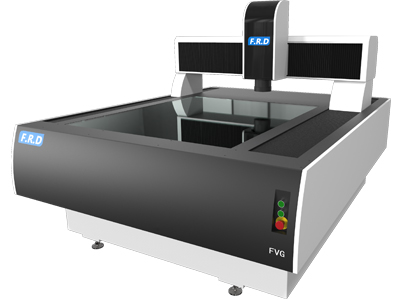

FVG龍門影像儀專為大尺寸幾何測量提供優質解決方案，具有靜音、快速、高精度、穩定性好等特點。廣泛應用于PCB、LCD、鈑金、航空航天等行業的大行程測量。
|
型號 |
FVG5040 |
FVG7060 |
FVG9070 |
FVG1210 |
FVG1512 |
FVG1816 |
FVG2018 |
|||
|
測量行程 |
L |
500 |
700 |
900 |
1200 |
1500 |
1800 |
2000 |
||
|
W |
400 |
600 |
700 |
1000 |
1200 |
1600 |
1800 |
|||
|
H |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|||
|
外形尺寸 |
L |
1550 |
1750 |
2200 |
2480 |
2780 |
3080 |
3280 |
||
|
W |
1100 |
1350 |
1700 |
1950 |
2150 |
2550 |
2750 |
|||
|
H |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
1600 |
|||
|
重量 |
1510 |
2060 |
2370 |
2970 |
3680 |
4150 |
5170 |
|||
|
工作臺承重 |
80 |
60 |
||||||||
|
運動控制 |
全閉環四軸自動控制 |
|||||||||
|
測量精度（μm） |
X/Y軸 |
E2 = (2.3 + L/200) |
E2 = (3.0 + L/200) |
E2 = (5.0 + L/200) |
||||||
|
Z軸 |
E1 = (5.0 + L/200) |
|||||||||
|
最大速度（mm/s） |
X/Y軸 |
400 |
||||||||
|
Z軸 |
150 |
|||||||||
|
光源控制 |
表面光 |
五環八區四十項程控式LED冷光源 |
||||||||
|
輪廓光 |
程控式LED平行冷光源，256級可調 |
|||||||||
|
同軸光 |
可選配 |
|||||||||
|
放大倍率 |
光學放大0.7 ~ 4.5x，影像放大22 ~ 145x |
|||||||||
|
影像系統CCD |
高靈敏度高分辨率1/2” 黑白/彩色CCD |
|||||||||
|
光柵尺 |
分辨率0.1μm 開放式 |
|||||||||
|
軟件 |
FRIMS專用測量軟件（FVG版） |
|||||||||
|
工作環境 |
溫度 |
20±2℃ |
||||||||
|
濕度 |
30% ~ 80% |
|||||||||
|
振動 |
＜0.002g, 低于15Hz |
|||||||||
|
電源 |
210V ~ 230V, 50Hz/60Hz |
|||||||||
◆ 大行程全自動測量，穩定高效的全閉環四軸控制
◆ 原裝進口核心部件，優良裝配工藝
◆ 花崗石特制底座及立柱，穩定可靠
◆ 配置美國NAVITAR光學鏡頭，實現自動變倍測量
◆ 配置高精度開放式光柵尺，保障測量精度
◆ 全鼠標操作，可選配搖桿，簡單易用
◆ 四十項程控式LED冷光源，可實現對復雜工件的高精度表面測量
◆ 可選配激光或接觸式探針實現3D測量需求
◆ 配備專為影像測量儀系統設計的FRIMS軟件
◆ 提供多種行程規格配置
