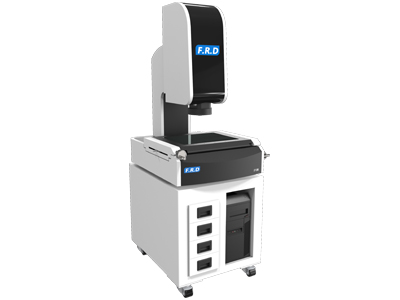

FVM是適用于小批量檢測、產品開發及樣品試制階段的一款手動光學影像測量儀，易學易用且性能穩定，Z軸具備自動對焦功能，可大大避免人為誤差。廣泛應用于精密五金、塑膠、連接器、醫療器械、汽車制造等行業。
|
型號 |
FVM2515 |
FVM3020 |
FVM4030 |
||
|
測量行程 |
250 x 150 x 200 |
300 x 200 x 200 |
400 x 300 x 200 |
||
|
外形尺寸 |
682 x 585 x 1650 |
735 x 605 x 1650 |
865 x 705 x 1650 |
||
|
重量 |
270 |
380 |
450 |
||
|
工作臺承重 |
30 |
30 |
30 |
||
|
測量精度（μm） |
X/Y軸 |
E2 = (3.0 + L/200) |
|||
|
光源控制 |
表面光 |
五環八區四十項程控式LED冷光源 |
|||
|
輪廓光 |
程控式LED平行冷光源，256級可調 |
||||
|
同軸光 |
可選配 |
||||
|
放大倍率 |
光學放大0.7 ~ 4.5x，影像放大22 ~ 145x |
||||
|
影像系統CCD |
高靈敏度高分辨率1/2” 黑白/彩色CCD |
||||
|
光柵尺 |
分辨率1.0μm |
||||
|
軟件 |
FRIMS專用測量軟件（FVM版） |
||||
|
工作環境 |
溫度 |
20±2℃ |
|||
|
濕度 |
30% ~ 80% |
||||
|
振動 |
＜0.002g, 低于15Hz |
||||
|
電源 |
210V ~ 230V, 50Hz/60Hz |
||||
◆ 采用德國FRIEDRICH公司典型結構
◆ 獨立精加工車間，優良裝配工藝，保證儀器質量
◆ 全新設計的Z軸，采用了直線導軌加絲桿垂直疊加方式
◆ 配置國內高端光學鏡頭，靈活變倍切換而無需校正
◆ 四十項程控式LED冷光源，實現工件表面測量
◆ 可選配接觸式探針實現更高測量需求
◆ 配備專為影像測量儀系統設計的FRIMS軟件
◆ 提供多種行程規格配置
