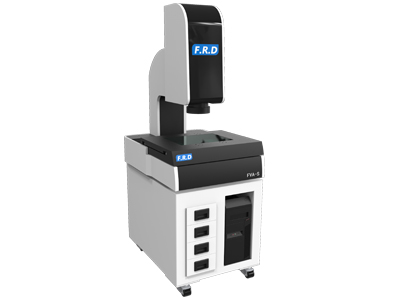

FVA-S是集影像、操控、工藝及配置等為一體的，性能優異的高端光學影像測量儀。豪華硬件配置，強大而豐富的軟件功能，為企業帶來高可靠性的測量解決方案。廣泛應用于軍工企業、計量院所、科研機構等行業。
|
型號 |
FVA2515S |
FVA3020S |
FVA4030S |
||
|
測量行程 |
250 x 150 x 200 |
300 x 200 x 200 |
400 x 300 x 200 |
||
|
外形尺寸 |
750 x 575 x 1650 |
805 x 635 x 1650 |
931 x 735 x 1650 |
||
|
重量 |
230 |
300 |
380 |
||
|
工作臺承重 |
30 |
30 |
30 |
||
|
運動控制 |
全閉環四軸自動控制 |
||||
|
測量精度（μm） |
X/Y軸 |
E2 = (1.5 + L/200) |
|||
|
Z軸 |
E1 = (3.0 + L/200) |
||||
|
最大速度（mm/s） |
X/Y軸 |
300 |
|||
|
Z軸 |
200 |
||||
|
光源控制 |
表面光 |
五環八區四十項程控式LED冷光源 |
|||
|
輪廓光 |
程控式LED平行冷光源，256級可調 |
||||
|
同軸光 |
可選配 |
||||
|
放大倍率 |
光學放大0.7 ~ 4.5x，影像放大22 ~ 145x |
||||
|
影像系統CCD |
高靈敏度高分辨率1/2” 黑白/彩色CCD |
||||
|
光柵尺 |
分辨率0.1μm Renishaw光柵尺 |
||||
|
軟件 |
FRIMS專用測量軟件（FVA-S版） |
||||
|
工作環境 |
溫度 |
20±2℃ |
|||
|
濕度 |
30% ~ 80% |
||||
|
振動 |
＜0.002g, 低于15Hz |
||||
|
電源 |
210V ~ 230V, 50Hz/60Hz |
||||
1. 超高精度測量，全閉環四軸自動控制
2. 采用德國FRIEDRICH公司典型結構
3. 原裝進口核心部件，實驗室級環境下精密裝配
4. 精密花崗石底座及立柱，保證機械穩定性
5. 配置美國NAVITAR光學鏡頭，可實現全自動連續變焦，任意變倍測量而無需校正
6. 配置Renishaw開放式光柵尺，保障高測量精度
7. 全鼠標/搖桿操作，更便捷的操作體驗
8. 四十項程控式LED冷光源，可實現對復雜工件的高精度表面測量
9. Z軸自動對焦，滿足輔助測高需求，避免人為誤差
10. 可選配激光或接觸式探針實現3D測量需求
11. 配備專為影像測量儀系統設計的FRIMS軟件
12. 提供多種行程規格配置
