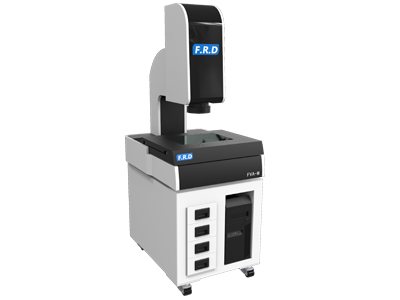

FVA-M是針對一般測量需求研發的基礎型全自動影像測量儀，在提高測量效率的同時有效為客戶降低成本。廣泛應用于手機面板、精密五金、磁材等行業。
|
型號 |
FVA2515M |
FVA3020M |
FVA4030M |
||
|
測量行程 |
250 x 150 x 200 |
300 x 200 x 200 |
400 x 300 x 200 |
||
|
外形尺寸 |
750 x 575 x 1650 |
805 x 635 x 1650 |
931 x 735 x 1650 |
||
|
重量 |
230 |
300 |
380 |
||
|
工作臺承重 |
30 |
30 |
30 |
||
|
運動控制 |
全閉環三軸自動控制 |
||||
|
測量精度（μm） |
X/Y軸 |
E2 = (3.0 + L/200) |
|||
|
Z軸 |
E1 = (5.0 + L/200) |
||||
|
最大速度（mm/s） |
X/Y軸 |
300 |
|||
|
Z軸 |
200 |
||||
|
光源控制 |
表面光 |
五環八區四十項程控式LED冷光源 |
|||
|
輪廓光 |
程控式LED平行冷光源，256級可調 |
||||
|
同軸光 |
可選配 |
||||
|
放大倍率 |
光學放大0.7 ~ 4.5x，影像放大22 ~ 145x |
||||
|
影像系統CCD |
高靈敏度高分辨率1/2” 黑白/彩色CCD |
||||
|
光柵尺 |
分辨率0.5μm |
||||
|
軟件 |
FRIMS專用測量軟件（FVA-M版） |
||||
|
工作環境 |
溫度 |
20±2℃ |
|||
|
濕度 |
30% ~ 80% |
||||
|
振動 |
＜0.002g, 低于15Hz |
||||
|
電源 |
210V ~ 230V, 50Hz/60Hz |
||||
◆ 全閉環三軸自動控制
◆ 采用德國FRIEDRICH公司典型結構
◆ 配置國內高端光學鏡頭，靈活變倍切換而無需校正
◆ 全鼠標操作，可選配搖桿，簡單易用
◆ 四十項程控式LED冷光源，實現工件表面測量
◆ 可選配激光或接觸式探針實現3D測量需求
◆ 配備專為影像測量儀系統設計的FRIMS軟件
◆ 提供多種行程規格配置
