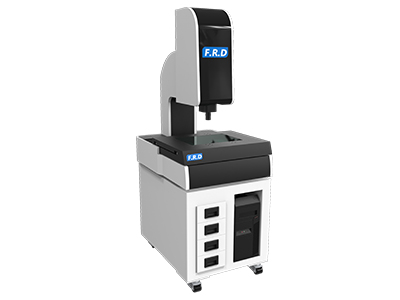

富瑞德光學影像測量儀，是通過光學引導、并具有探針和激光掃描多維測量功能的尺寸測量儀器，利用軟件進行編程測量，通過光學鏡頭對被測工件進行工件定位，采用其探針測量工件，建立工件坐標系，根據工件的坐標來確定其被測高度，按被測工件的指定高度自動測量其內徑，得到相應高度的內徑尺寸。
光學測量?jī)x測量方法
(1) 首先把被測工件端面基準放到平臺上進行研磨，去掉基準端面的毛刺，然后再用綢布把被測孔的表面處理一下，去掉被測孔上的細小毛刺，以便測量。
(2) 把被測工件放在平臺上進行合溫。
(3) 明確工件的基準面，確定工件的裝夾方式，選擇適當?shù)奶结槨?
(4) 根據確定工件的加工方式，一次裝夾工件。
(5) 進入軟件，校驗所選擇的探針。
(6) 根據被測工件的特點，利用光學鏡頭對工件進行工件定位。
(7 ) 根據圖紙上標明的工件加工基準，建立工件的零件坐標系。
(8 ) 測量所有的要求特征。
(9 ) 構造兩點距離來求內徑直徑定點高度上的尺寸。
(10) 輸出報告。
光學測量?jī)x測量誤差分析
光學測量?jī)x測量誤差的主要來源有以下四點：
(1 ) 環境測量溫度，溫度是影響測量機精度的最大因素。
(2 ) 零件與測量機是否等溫測量。
(3 ) 測量機本身的不確定度。
(4 ) 被測零件的形狀誤差及基準的正確選擇。
計量工作是一門基礎技術工作，它帶來的經濟效益完全由最終產品的效益來間接體現。利用光學測量?jī)x測量10mm 以下定點高度的高精度小孔直徑，可為新產品試制和新產品測繪提供了可靠的數據依據，社會效益顯著。
